Altium Designer 25.2.1

發布時間：2025年1月14日

Altium Designer 25.2.1離線包

15天免費試用 Altium Designer

PCB設計改進

ODB++有意短路（開放測試版）

此版本增加了在生成 ODB++ v8.1 輸出時生成網絡和銅基元列表（故意允許短路（“網絡連接”））的支持。您無需再向制造商發送兩份文檔，一份是包含合并網絡連接的ODB++數據包用于制造，另一份是不包含合并網絡連接的用于在線測試。

此功能利用了ODB++ v8.1對生成“shortf”文件的支持，該文件包含有意短路的列表。在Altium Designer中訪問和使用此功能時，ODB++設置對話框中提供了一個新選項。該選項“生成shortf：有意短路（Net-Ties）列表”僅在生成v8.1格式的輸出時可用。啟用此選項后，合并網絡連接（Merge Net-Tie Nets）選項將被禁用，反之亦然。生成的shortf文件位于步驟輸出的“eda”子文件夾下。

此功能處于開放測試版階段，并在高級設置對話框中啟用ODB.IntentionalShorts選項時可用。

更多信息，請參閱準備制造數據頁面。

PCB協同設計改進

銅皮變化展示改進

對于檢測到的銅皮變化（弧形、連接、焊盤、走線等），現在將在PCB協同設計面板中顯示相關的網絡名稱。此外，對于連接，現在還會顯示該連接所代表的所有層。

約束管理器改進

增強的xNet生成

現在，xNet的生成支持具有兩個以上引腳的串行元件。以下串行元件受支持：

偶數引腳的雙列直插式元件：從連接到元件第一個和最后一個引腳的網絡開始生成xNet，然后是第二個和倒數第二個引腳，以此類推。

偶數引腳雙列直插式元件及其連接網絡的示例。

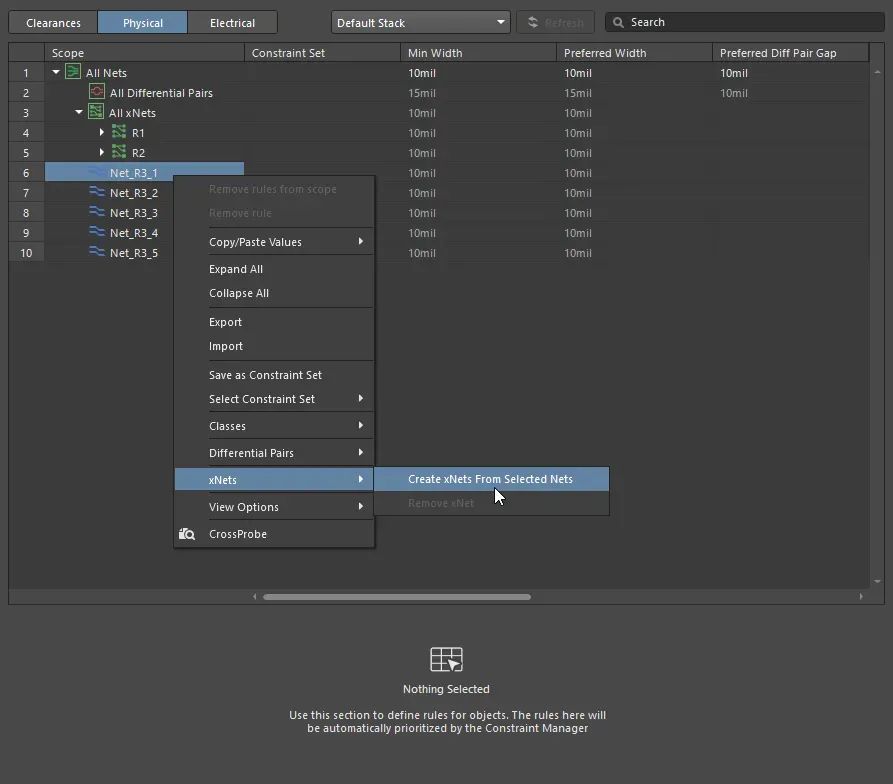

在約束管理器中選擇這些網絡時，將創建xNet。

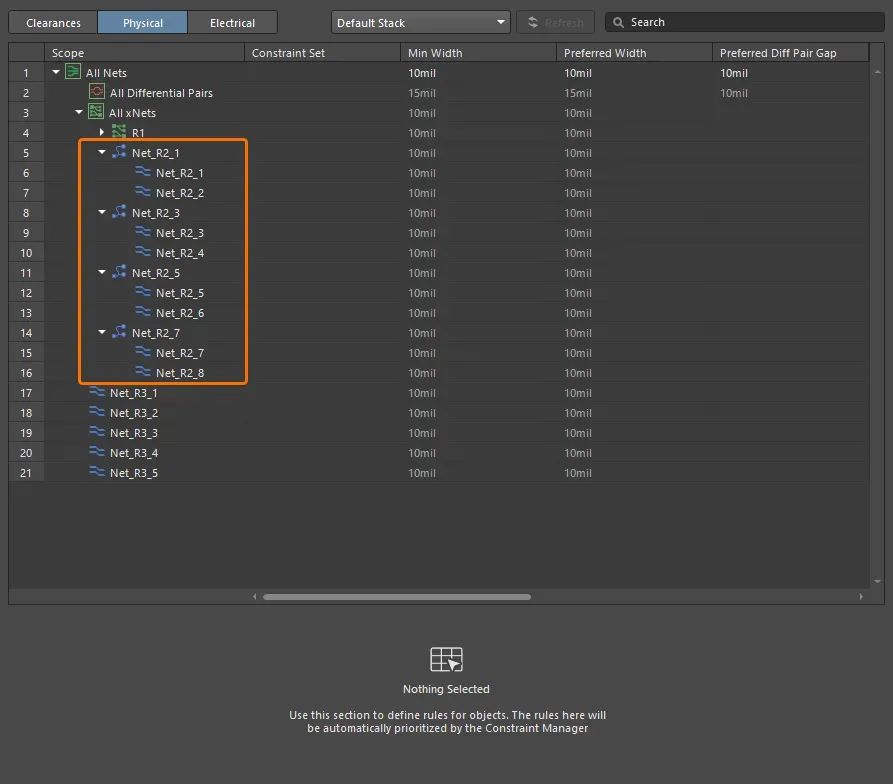

xNet是根據雙列直插式元件的相應成對網絡生成的。

偶數引腳的單列直插式元件：從連接到元件第一個和第二個引腳的網絡開始生成xNet，然后是第三個和第四個引腳，以此類推。請注意，元件必須包含一個名為PinPairsConfiguration且值為SIP的參數；否則，xNet將按雙列直插式元件的情況生成。

偶數引腳單列直插式元件的示例，這些引腳通過網絡相互連接。請注意，該元件包含一個特殊參數PinPairsConfiguration = SIP。

當在約束管理器中選擇這些網絡時，將創建xNet。

對于單列直插式元件，xNet是根據相應的成對網絡生成的。

奇數引腳元件 – 從連接到元件所有引腳的網絡生成xNet。

奇數引腳元件及其連接網絡的示例。

在約束管理器中選擇這些網絡中的一個時，將創建xNet。

這些網絡都用于生成xNet。

更多信息，請參閱使用約束管理器定義設計要求頁面。

簡單情況下xSignal的自動創建

對于簡單的xNet（每對網絡之間有一個源、一個目標和一個離散元件），現在在約束管理器中選擇自定義布線拓撲類型后，將自動創建自定義拓撲和xSignal。

xNet通過單個離散元件從單個源傳輸到單個目標。

在約束管理器中為此xNet選擇了自定義拓撲類型。

從xNet中自動創建了自定義拓撲（以及基于該拓撲的xSignal）。

更多信息，請參閱使用約束管理器定義設計要求頁面。

高級規則的刪除

現在，當從PCB訪問約束管理器的“所有規則”視圖時，可以一次刪除多個高級規則。使用Ctrl+單擊、Shift+單擊或單擊并拖動來選擇多個高級規則，然后右鍵單擊并選擇“刪除高級規則(x)”。'x'表示將要刪除的規則數量。還可以通過右鍵單擊規則類樹中相應條目的上下文菜單中的命令，刪除特定類型、類別或所有高級規則。規則將立即刪除，無需確認。

右鍵單擊多個選中的規則以刪除它們。

右鍵單擊規則類樹中的規則類型條目以刪除此類型的高級規則。

右鍵單擊規則類樹中的規則類別條目以刪除此類別中的高級規則。

右鍵單擊規則類標題以刪除所有高級規則。

更多信息，請參閱使用約束管理器定義設計要求頁面。

顯示參數集指令數據

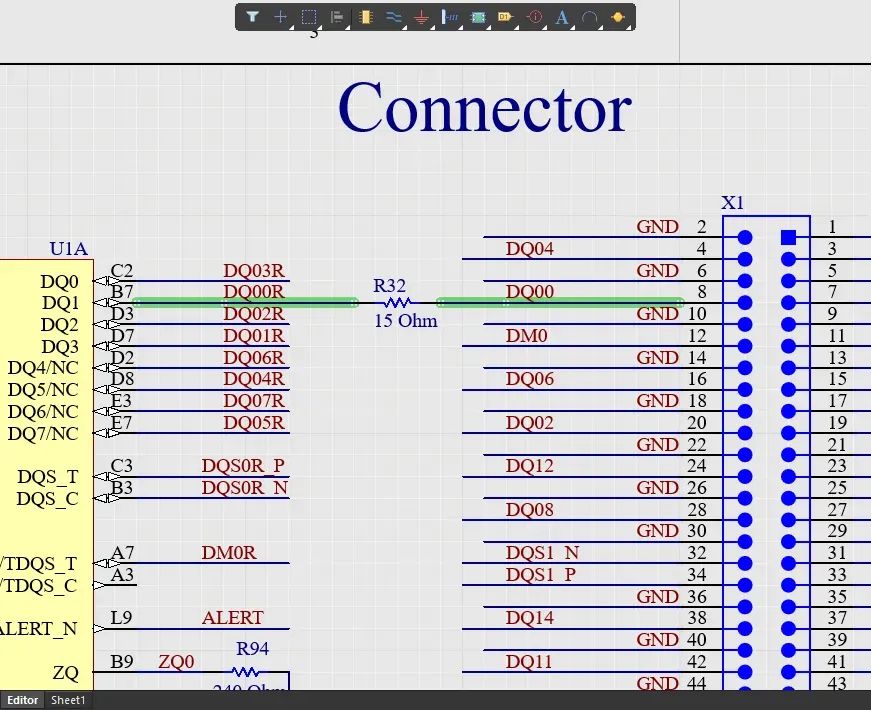

對于附加到單根導線的參數集指令，增加了在原理圖圖紙上該指令附近顯示來自約束管理器（網絡/差分對類名稱和規則設置）的相關數據的能力。此外，對于包括已定義網絡類且附加到覆蓋層的參數集指令，在與約束管理器同步/導入后，現在可以在設計空間中切換網絡類指令信息的顯示。選擇指令時，使用屬性面板中相應數據條目左側的可見性控制()來執行此操作。

更多信息，請參閱使用約束管理器定義設計要求頁面。

所有視圖中的注釋支持

現在，您可以在約束管理器的任何視圖中的約束/規則中添加注釋。在“間距”、“物理”或“電氣”視圖底部的約束管理器“注釋”字段中，或在“所有規則”視圖的“注釋”列中輸入所需注釋。

在間距視圖、物理視圖和電氣視圖中為約束添加注釋。

在間距視圖中為約束添加注釋。

在電氣視圖中為約束添加注釋。請注意，在上面顯示的示例中，約束管理器的下半部分允許為不同的規則（阻抗、長度、過孔數和Stub長度）定義約束，并且您可以通過使用“規則”下拉菜單切換當前規則來為每個規則定義單獨的注釋。

在所有規則視圖中為約束添加注釋。

Wire Bonding 改進

Wire Bonding查詢關鍵字功能的擴展

在構建用于在PCB或PCB庫中過濾對象的查詢表達式時，現在可以使用兩個查詢語言關鍵字—— IsBondWireConnected 和 IsBondFinger。

更多信息，請參閱Wire Bonding 頁面。

裸片焊盤與3D實體的綁定增強

裸片焊盤與重疊3D實體的綁定已得到增強。現在，裸片焊盤僅與放置在裸片層（稱為裸片實體）上的3D實體鏈接。裸片焊盤現在將與這個重疊的裸片實體鏈接，并繼承其高度。對裸片焊盤或裸片實體（位置、大小等）的任何幾何修改都會更新鏈接，使裸片焊盤的高度與其鏈接的裸片實體保持同步。

如果裸片焊盤下有多個重疊的裸片實體，裸片焊盤將與來自與裸片焊盤相同元件的裸片實體鏈接。如果同一元件中有多個裸片實體（或裸片焊盤重疊多個自由裸片實體），裸片焊盤將與最大高度的裸片實體鏈接。

請注意，如果在使用Altium Designer的舊版本中，裸片焊盤與除裸片層之外的其他層上的3D實體鏈接，則在新版本中打開文檔時將不支持此綁定。需要為3D實體選擇正確的裸片層。

更多信息，請參閱Wire Bonding 頁面。

數據管理改進

支持合格模型

此版本引入了合格模型的概念。制造商部件搜索面板中可用的制造商部件信息已得到增強，包括有關部件模型（原理圖符號、PCB封裝和/或仿真模型）的詳細信息，以及它們是否被視為“通用” () 或“ECAD就緒” ()。在后一種情況下，這些模型已根據數據表、IPC標準和相關樣式指南修訂版進行了“合格”評定。

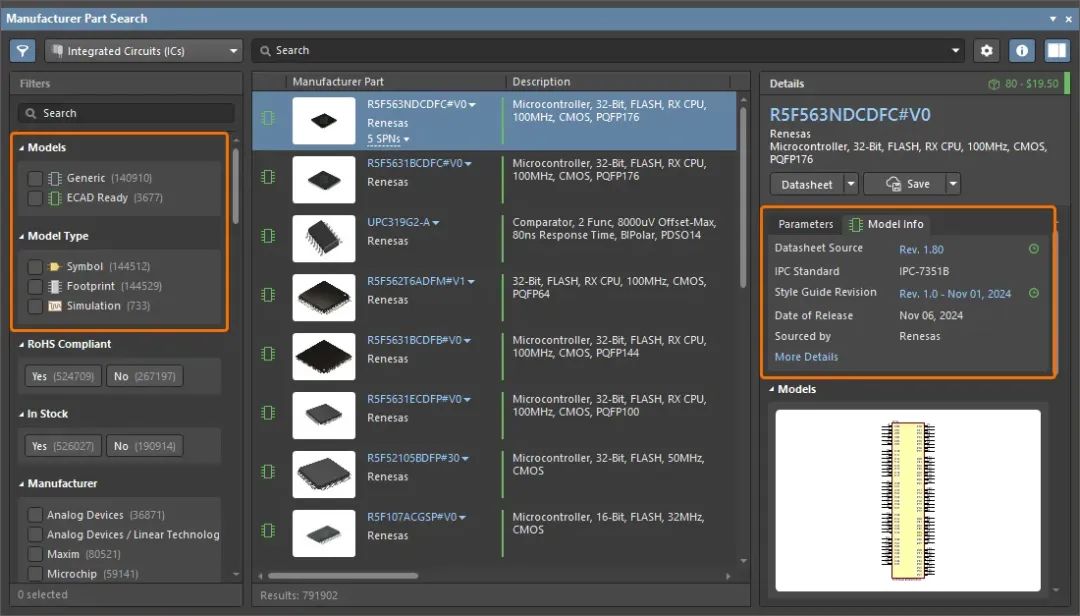

使用制造商部件搜索面板的“篩選器”窗格中的“模型”篩選器，將列表限制為具有相應級別模型的部件。此外，您還可以使用“模型類型”篩選器將列表限制為具有相應類型模型的部件。

當將具有ECAD就緒模型的元件保存到連接的Workspace時，此相同信息將顯示在“使用元件數據”對話框中。

對于具有通用模型的元件，您有權投票以獲得/添加合格模型。

當在“高級設置”對話框中啟用EDMS.QualifiedModels選項時，此功能可用。

更多信息，請參閱搜索制造商部件頁面。

導入/導出改進

xDX Designer自定義連接器支持（開放測試版）

當通過導入向導導入xDX Designer項目時，生成的原理圖文檔現在支持自定義端口、自定義電源端口和自定義表外連接器，因此它們具有與原始設計中相同的圖形。

從xDX Designer項目中導入的自定義電源端口。請注意，其“樣式”屬性設置為“自定義”值。

從xDX Designer項目中導入的自定義端口。

從xDX Designer項目中導入的自定義表外連接器。請注意，其“樣式”屬性設置為“自定義”值。

此功能處于開放測試版階段，并在 “高級設置”對話框中啟用Importer.UseCustomConnectors選項時可用。

更多信息，請參閱從xDX Designer或DxDesigner導入設計頁面。

Altium Designer 25.2中完全公開的功能

以下功能現在隨著此版本的發布而正式公開：

布線縮頸規則 – 自24.8版本起可用

布線自動收縮 –自24.8版本起可用

差分對的動態相位匹配 – 自24.10版本起可用
