MOSFET(金屬-氧化物半導體場效應晶體管)是電子電路中常用的關鍵器件，尤其在開關電源、電機驅動等領域應用廣泛。對于初學者會遇到不知如何識別G DS極和電路連接錯誤的問題。掌握 MOSFET 的使用技巧，首先要從電路圖入手，扎實掌握 MOS 管的基礎知識，這一步看似基礎，實則是后續復雜電路設計的關鍵。希望本文內容能為電路設計初學者提供有益參考。

一.MOSFET的分類

在實際應用中，我們最常使用的是增強型MOSFET ，其中包括 NMOS 與PMOS。相比之下，

NMOS 的應用場景更為廣泛，使用頻率遠超 PMOS 。

二.MOSFET使用基本技巧

1.快速識別NMOS和PMOS

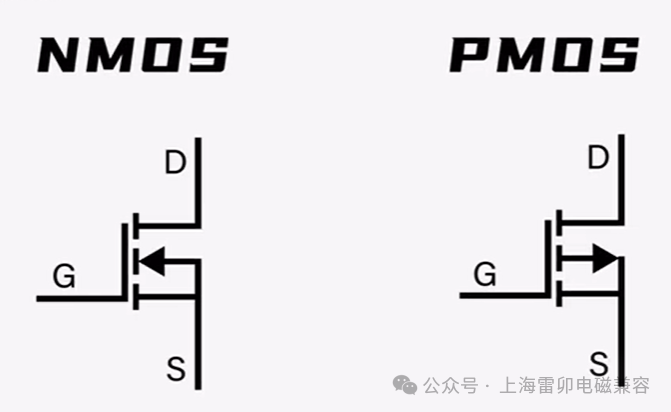

從符號識別 ：NMOS：中間箭頭指向溝道，PMOS：中間箭頭背向溝道。

2.快速識別G D S極

MOS管的管腳有三個：源極S(source)、柵極G(Gate)和漏極(Drain)

柵極 Gate(G)是控制MOS管的導通和關斷。

MOS符號中G極 是單獨在一側比較好識別， S極和D極不容易識別。如何記住?

參考上圖，S極：不關是NMOS ,還是PMOS，兩根線及以上相交的就是S極;

D極：不關是NMOS ,還是PMOS，單獨一根線引線的是D極。

下圖是常見實際產品管腳定義：

3.快速識別體二極管方向

體二極管的方向與柵源極二極管箭頭一致：比如 NMOS柵源極二極管陽極接S極，體二極管陽極也接S。PMOS 柵源極二極管陰極接S極，體二極管陰極也接S 。

以后即使遇到?jīng)]有帶體二極管的MOS符號，我們也可以腦補出來體二極管的方向。

比如下圖。了解體二極管的方向，就會知道被控電流的流向。

4.快速判斷被控電流方向

MOS管在應用中是電流單向可控，即利用柵極G 控制電流的單向流動。被控電流的流向與體二極管方向相反，只有這樣才可以控制。

5.NMOS和PMOS的控制電壓

宏觀看：NMOS 當VGS > 0 開通 ，當VGS ≤ 0 關斷 ;

PMOS 當VGS<0 開通 ，當VGS ≥0 關斷。

具體VGS 大于多少電壓開通，關注具體MOS管型號參數規格書。

6.NMOS和PMOS的應用位置及方向

NMOS一般做下管，PMOS做上管，方便控制。做下管接GND,做上管接VCC,下圖打?qū)μ?hào)的是MOS管正確位置。

MOS管我們?cè)陔娐分羞B線的時候，S極和D極容易接反，不管是NMOS還是PMOS, 記住S極的位置接電源側。也就是NMOS做下管時，S極接電源側的GND， PMOS做上管時，S極接電源側的VCC。也可以記住下圖兩個打?qū)μ?hào)的連接方式。

7.常用MOS管封裝 電壓 電流 內阻

MOS管封裝、電壓、電流、內阻，這是MOS管的主要參數。在規格書的第一頁會給出明確說明。根據這些參數我們可以粗略確定是否滿足使用。

以上是雷卯EMC 小哥對MOSFET 的使用技巧分享，或許您有更好的方法，歡迎分享，一起學習。
