1項目概況

該項目位于南通市啟東經濟開發區，是一家以組合化學和現代藥物化學技術為核心的新藥研發企業，是國內某醫藥集團公司的子公司。

該項目計劃建設一個微電網能效管理平臺，通過IT手段貫通從數據采集、輸送、儲存、分析到使用的全周期能源管理數據鏈，構建項目能源成本中心，支持自動統計分析、在線監控預警及用能異常的改進協同，最終推動整個項目的能源管理可視化。

2項目范圍

安科瑞為本次一期提供了完整的AcrelEMS微電網能效管理平臺，包含10kV/0.4kV電力監控系統、能源管理系統、無線測溫監控系統、弧光保護系統、有源濾波（APF）治理裝置等。

AcrelEMS微電網能效管理平臺部署在一期監控中心，上述系統數據均接入AcrelEMS微電網能效管理平臺。

一期接入點：

? 10kV變電所接入綜保9臺、中壓電力儀表10臺、直流屏1套；

? 0.4kV變電所接入多功能電力儀表AEM96共231臺、變壓器溫控儀6臺、有源濾波（APF）治理裝置6臺；無線測溫裝置ARTM-Pn系列共98臺；

? 車間區域接入多功能電力儀表AEM96共289臺、智能遠傳水表共58臺、氣體、冷凍水?dāng)?shù)據對接BMS自控系統；

二期接入點：

? 10kV變電所接入綜保10臺、中壓電力儀表10臺、操控裝置ASD320共16臺、弧光保護ARB5共2臺、直流屏1套；

? 0.4kV變電所接入多功能電力儀表AEM96共394臺、變壓器溫控儀7臺、無線測溫裝置ARTM-Pn系列共77臺；

? 電氣火災監控系統一套

? 車間預留

1網絡架構圖

2平臺功能

2.1、電力監控系統

通過在供配電的關鍵場所、關鍵設備上安裝監測、計量、控制、保護等各類智能傳感器，搭建涵蓋35kV到0.4k的完整電力測量、計量、控制體系，結合視頻監視手段，實現對企事業單位內部電能的24不間斷監視。及時發現供配電中的隱患，減少事故發生次數。 即時定位故障點，縮短故障恢復時間。

2.2、能源管理系統

監測企業電、水、燃氣、蒸汽、冷熱量及壓縮空氣等各類能源的消耗情況，通過數據分析、挖掘和趨勢分析，幫助企業針對各種能源需求及用能情況、能源質量、產品能源單耗、各工序能耗、工藝、車間、產線、班組、重大能耗設備等的能源利用情況進行能耗統計、能效分析、同環比分析、能源成本分析、碳排分析，為企業加強能源管理，提高能源利用效率、挖掘節能潛力、節能評估提供基礎數據和支持。

2.3、無線測溫監控系統

在電纜接頭等電氣連接點安裝測溫裝置，實時感知接頭溫度，當溫度超限時及時發送報警信息。

2.4、電能質量監測與治理

2.4.1通過有源無功補償（SVG）緩解電壓波動和閃變，通過有源濾波APF對負荷側設備進行諧波治理，通過功率因數補償控制器按照設置的邏輯自動投切電容；

2.4.2實時監測APF、SVG等電能質量治理裝置的運行狀態（包括補償電流、電網側電流、IGBT溫度、電容電壓等），當模塊出現故障時及時進行報警，更快速的發現問題；

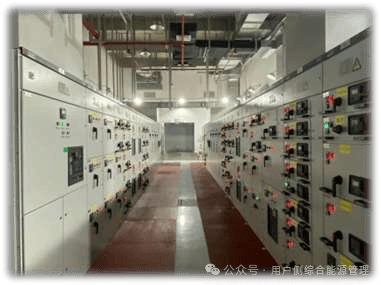

3現場安裝圖

4項目特點

用戶對內部網絡安全非常重視，項目驗收時對系統進行了漏洞掃描，由于AcrelEMS獲得了公安部頒發的信息系統安全等級保護三級證書，安全性提前獲得了認證，順利通過了漏洞掃描；

5項目收益

用戶通過一個平臺即可對整個一期以及后續二期的能源情況進行集中監控，從而達到能源管理統一規范、提高過程管控能力、工作效率、降低成本的目的。同時幫助集團實現企業微電網的協調有序運行，保證了企業用電的可靠、安全、節約、低碳。
