產品描述

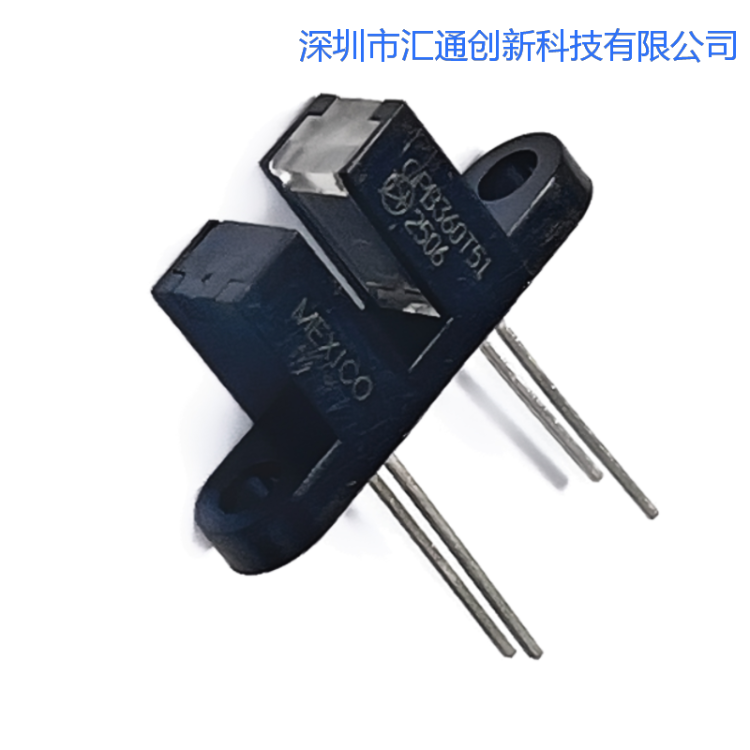

OPB360T51 是一款屬于 Slotted Optical Switch Series 的光電傳感器，由 TT Electronics | OPTEK Technology 生產。該系列傳感器基于標準外殼設計，具有 0.125 英寸（3.175 毫米）寬的槽口，用戶可以根據需要選擇不同的輸出邏輯狀態、輸出驅動電路、光闌寬度、光闌表面以及安裝標簽位置。OPB360T51 采用光電晶體管作為感測元件，具有較高的靈敏度和穩定性。
特性
- 標準槽寬：0.125 英寸（3.175 毫米），適用于多種應用場景。
- 光闌選擇：提供 0.050 英寸（1.270 毫米）和 0.010 英寸（0.254 毫米）兩種光闌寬度可選，滿足不同的光學分辨率需求。
- 外殼材料：提供不透明或紅外透射外殼材料選擇，可根據應用環境選擇合適的防護等級。
- 安裝配置：提供多種安裝選項，包括發射端安裝標簽、無安裝標簽、感測端安裝標簽以及雙安裝標簽。
- 電氣接口：支持 PCB 引腳或電線連接，提供靈活的電氣接口選擇。
- 外殼防護：不透明塑料外殼可有效減少可見光和近紅外外部光源的干擾，提高傳感器的穩定性。
- 電氣參數：提供多種電氣參數選擇，滿足不同電路設計需求。
- 環境適應性：符合歐盟 RoHS 指令 2011/65/EU，環保且適用于多種工業環境。
應用
OPB360T51 適用于多種非接觸式檢測場景，包括但不限于：
- 生產線自動化：用于檢測物體的通過或位置，實現自動化控制。
- 機器自動化：在機器設備中檢測部件的運動狀態，確保設備正常運行。
- 設備安全：用于安全防護裝置，檢測人員或物體是否進入危險區域。
- 物體檢測：在各種工業和商業環境中檢測物體的存在與否。
電氣參數
- 工作溫度：-40°C 至 +85°C。
- 存儲溫度：-40°C 至 +85°C。
- 輸入 LED：
- 前向直流電流：50 mA。
- 峰值前向電流：1 A（1 微秒脈沖寬度，300 脈沖/秒）。
- 反向直流電壓：2 V。
- 功率損耗：100 mW。
- 輸出光電晶體管：
- 集電極-發射極電壓：30 V。
- 發射極-集電極電壓：5 V。
- 集電極直流電流：30 mA。
- 功率損耗：100 mW。
尺寸
OPB360T51 的尺寸以英寸和毫米為單位，具體尺寸請參考產品手冊中的詳細圖紙。
典型應用示例
- 生產線自動化：在傳送帶上安裝 OPB360T51，用于檢測物體的通過，實現自動計數或控制傳送帶的啟停。
- 安全防護：在機器設備的危險區域安裝該傳感器，檢測人員是否進入危險區域，一旦檢測到物體，立即觸發安全裝置。
